غراء فحص مخصص عالي السرعة
غراء فحص مخصص عالي السرعة
غراء فحص مخصص عالي السرعة

غراء فحص مخصص عالي السرعة

أحصل على آخر سعر
أدني كمية الطلب:1 Set/Sets
سمات المنتج

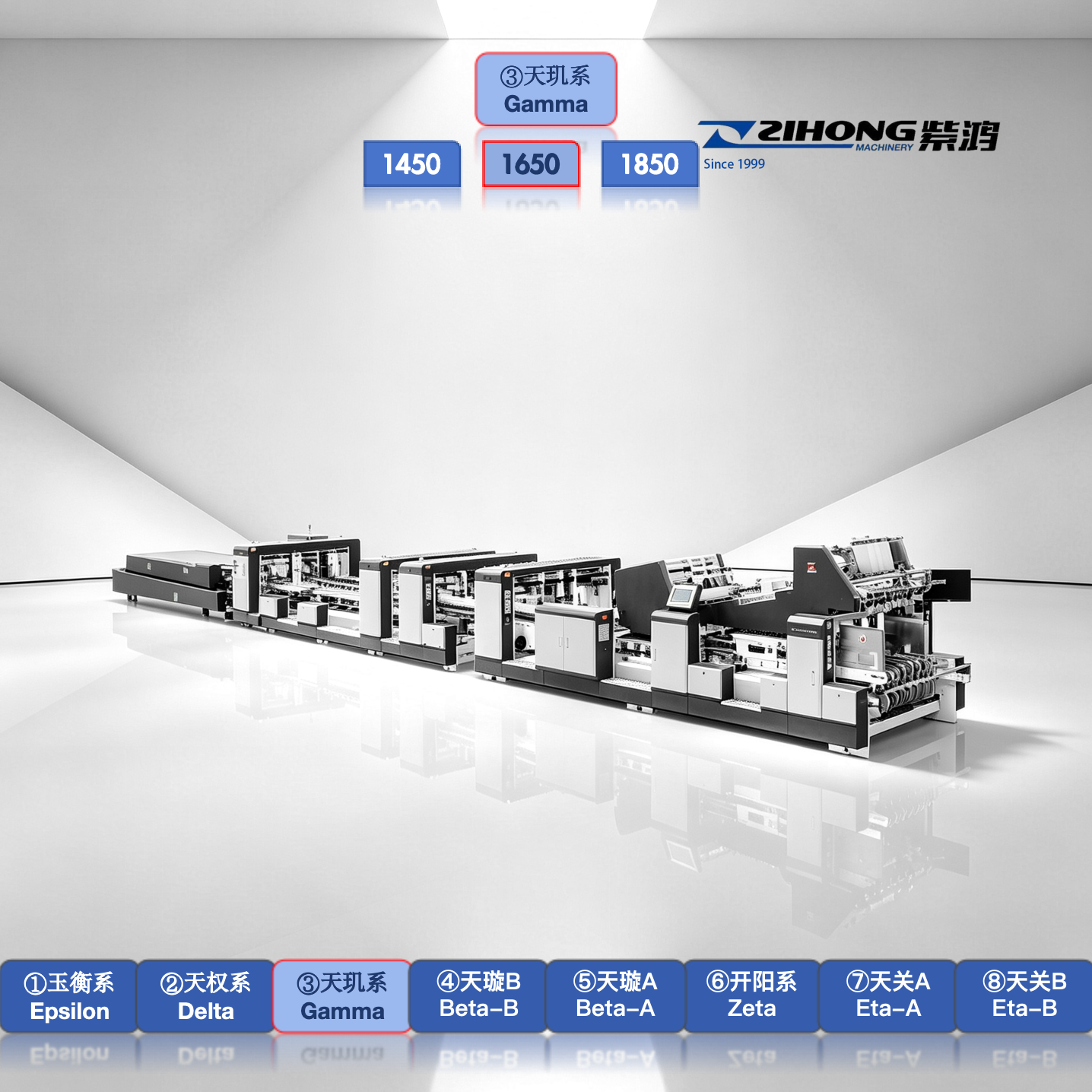

نموذج: GAMMA-1650

علامة تجارية: com.zjzihong

التعبئة والتغليف والت...
بيع الوحدات : Set/Sets

The file is encrypted. Please fill in the following information to continue accessing it

وصف المنتج

غراء فحص مخصص عالي السرعة

لقد ارتفعت سرعات الخطوط في أمريكا اللاتينية على مدى السنوات الخمس الماضية، ولم تتمكن جميع أنظمة الفحص التي تم شراؤها بسرعة 250 مترًا في الدقيقة من النجاة من هذا الارتفاع. العَرَض المعتاد هو أن الآلة عملت بشكل مقبول والآن تفتقد العيوب بسرعة الإنتاج، يليها شرح المورد أن اللوحة تتحرك بسرعة كبيرة. عادة ما يكون هذا التفسير خاطئًا بالطريقة المقصودة. لا تزال البوابة مشتعلة، ولا تزال العدادات تعمل، وما فشل هو الصورة: عند سرعة 350 م/دقيقة، يجب أن يكون التعريض الضوئي قصيرًا بدرجة كافية لتجميد الحركة، وتنتج الكاميرا المجهزة لخط أبطأ لطخة تشبه خط الغراء وليست كذلك. يتم تحديد غراء الفحص المخصص عالي السرعة من البصريات إلى أعلى لهذا السبب.

في السرعة، الحد هو الضوء، وليس الحركة

قم بإجراء العمليات الحسابية مرة واحدة وستتوقف عن كونها مجردة. يقوم خط بسرعة 350 م/دقيقة بتحريك الصفيحة بسرعة حوالي 5833 مم في الثانية. لإبقاء ضبابية الحركة أقل من 0.05 مم، وهو ما يحتاج خط صمغ 0.15 مم إلى حله بأمانة، لا يمكن أن يتجاوز التعريض الضوئي 8 ميكروثانية تقريبًا. عند هذا التعرض، يجمع المستشعر القليل جدًا من الضوء، وبالتالي فإن الصورة ليست محدودة بالدقة أو بسرعة المعالجة، فهي محدودة بمقدار الإضاءة التي تصل في ثمانية ملايين من الثانية. الآلات التي تفشل بسرعة تفشل دائمًا هنا، ولا يمكن لأي قدر من قوة الحوسبة استعادة الإطار غير الواضح.

ما يجمد الصورة

ثلاثة أشياء يجب أن تكون صحيحة في وقت واحد. يجب أن يكون الضوء عبارة عن وميض متزامن مع التعريض الضوئي وليس مصباحًا مستمرًا، لأن الضوء المستمر عند هذا التعريض ينتج إطارًا رماديًا. يجب أن تقوم الكاميرا بمسح الخطوط بمعدل خط مطابق لسرعة الورقة، بحيث يتم بناء المحور الرأسي للصورة بالمقياس الصحيح بدلاً من ضغطه. ويجب أن يغطي عمق المجال اللوحة، لأن الورقة التي ترتفع بمقدار 1.5 ملم أعلى عند خط الطي تتحرك خارج نطاق التركيز حيث يوجد الغراء تمامًا. تحافظ آلة فحص الغراء المتقدمة المصممة وفقًا لهذه المواصفات على التركيز والتعرض عبر نطاق السرعة الكامل بدلاً من السرعة التي تم عرضها فقط.

قراءة نفس النقطة ثلاث مرات

الضوء محدود، لذا فإن الرافعة الثانية هي الوقت. بدلاً من إطار واحد لكل عيب، يلتقط النظام ثلاثة إطارات على فترات زمنية قصيرة ويقوم بمحاذاتها حسب موضع التشفير قبل اتخاذ القرار. ثلاثة إطارات بمعدل 8 ميكروثانية لكل منها تعطي طبقة المعالجة إشارة كافية لفصل خط غراء حقيقي عن الانعكاس، والمحاذاة الموضعية تعني أن الإطارات الثلاثة تصف نفس النقطة على الفراغ بدلاً من ثلاث نقاط مجاورة. يستخدم Gluer للفحص عالي الأداء هذه الطريقة للحفاظ على قرار ثابت بالسرعة بدلاً من القرار الذي يتحلل مع تسارع الخط.

السيناريوهات المحلية والسرعة التي تقف وراءها

تشترك جميع الحالات الموجودة أدناه في خط تمت ترقيته للإخراج، وطبقة استقصاء يجب ترقيتها معه. يتم شراء أداة لصق الفحص فائقة الدقة في هذه المرحلة ليس من أجل الدقة المجردة ولكن لأن البديل هو آلة لا يمكن الوثوق بها فوق 250 م/دقيقة.

Local scenario

Buyer type

Regional pain point

Measured advantage

High speed corrugated lines in Monterrey, Mexico

Large corrugated plant

Leak rate rose after the line was sped up, nobody knew why

8 microsecond exposure, motion blur under 0.05 mm at 350 m/min

Pharmaceutical carton lines in Goiania, Brazil

Regulated packaging printer

Small dark specks missed at speed, batch rejected downstream

Three frame alignment, detection stable across the speed range

Beverage carton and label lines in Guayaquil, Ecuador

Beverage packaging plant

Glossy board reflections read as defects at high speed

Strobed light with polarised front end, false rejects held under 0.5%

Export fruit case lines in Coquimbo, Chile

Fruit exporter

Wet board from the cold chain reflects unpredictably

Depth of field of 1.5 mm, focus held on damp board

Mixed food carton and bag lines in Arequipa, Peru

Food packaging plant

Material changes several times a week, settings never caught up

Material profiles stored per substrate, recall in 90 seconds

ماذا يحدث بسرعة 400 م/دقيقة؟

هناك حد أعلى، ومن الجدير بالذكر. بعد حوالي 400 م/دقيقة، تقل ميزانية التعرض عن ما يمكن أن تعود إليه معظم أسطح اللوحات، وبالتالي يصبح الاختيار هو الدقة أو التغطية: إما قبول حد أدنى أكبر لحجم العيب أو قبول أخذ العينات بدلاً من الفحص الكامل. نقتبس الزوج الذي يمكن تحقيقه بدلاً من رقم السرعة الفردي، لأن المصنع الذي يحتاج إلى كشف 0.15 مم بسرعة 400 م/دقيقة يطلب فئة بصرية مختلفة، ويجب إخباره بذلك قبل أمر الشراء وليس بعده. في ماكينة لصق مجلدات الكرتون الأوتوماتيكية ZH، يتم تحديد البصريات لكل تطبيق لهذا السبب بالضبط.

المموج في السرعة

لوح سميك يغير المشكلة مرة أخرى. يتحرك ظل الناي مع الورقة، ويصبح السطح أكثر خشونة، وينتج ضوء الرعي الذي يعمل بسرعة منخفضة نسيجًا بسرعة عالية لا يمكن فصله عن العيب. تستخدم ماكينة لصق مجلدات الصناديق المموجة في هذه الفئة زاوية ضوء مختارة لطبقة الفلوت وعتبة تتكيف مع النسيج المُقاس بدلاً من القيمة الثابتة، ولهذا السبب يتم التحقق من صحة المواصفات المموجة على لوحة الإنتاج وليس على ورقة العينة.

المناسب في الخط

البصريات ليست سوى نصف التثبيت عالي السرعة. يجب أن يكون جسر الكاميرا جامدًا بدرجة كافية بحيث لا يهتز عند تردد الخط، ويجب أن تكون بوابة الرفض بعيدة بما يكفي في اتجاه مجرى النهر حتى يكتمل القرار. عندما نقتبس آلات تغليف الكرتون لخط يزيد عن 300 م/دقيقة، فإننا نقيس الاهتزاز عند موضع الجسر والمسافة المتاحة بعد محطة الغراء، لأن الصورة المثالية التي لا يوجد بها مكان لتحويل الفراغ هي تقرير وليس تحكم.

التعليمات

هل يحتاج النظام إلى كاميرا أسرع أم ضوء أكثر سطوعًا؟ ضوء أكثر إشراقا عادة. نادرا ما يكون القرار هو العائق للسرعة؛ الإضاءة هي.

هل يمكن ترقية الجهاز الحالي للحصول على سرعة أعلى؟ يمكن استبدال الكاميرا والمصباح، وغالبًا ما يتم ذلك. الحد هو صلابة الجسر والمساحة بعد محطة الغراء التي نتحقق منها أولاً.

كيف يتم التحقق من رقم التمويه 0.05 ملم؟ مع تشغيل هدف المعايرة بسرعة الإنتاج، وتصويره وقياسه، وتسجيل النتيجة في وثيقة القبول.

الخطوة التالية

أخبرنا بسرعة خطك اليوم وأصغر عيب تحتاج إلى اكتشافه. سنعيد ميزانية التعريض الضوئي ومواصفات الضوء وأصغر عيب يمكن لهذه الفئة من البصريات تحمله بهذه السرعة.
